Analyse avancée · FEA

Analyse par éléments finis pour les décisions complexes.

Comprendre le comportement réel avant de fabriquer, modifier ou approuver — contraintes, fatigue, flambement, contacts et comportements non linéaires.

Le résultat requis : une marge, un mécanisme gouvernant, une comparaison ou un détail de renfort à établir.

Le résultat requis peut être une marge, un mécanisme gouvernant, une comparaison de concepts ou un détail de renfort. Nous commençons par l’équilibre et les calculs analytiques, puis raffinons le modèle numérique seulement lorsque la géométrie, les contacts, les non-linéarités ou les chargements l’exigent.

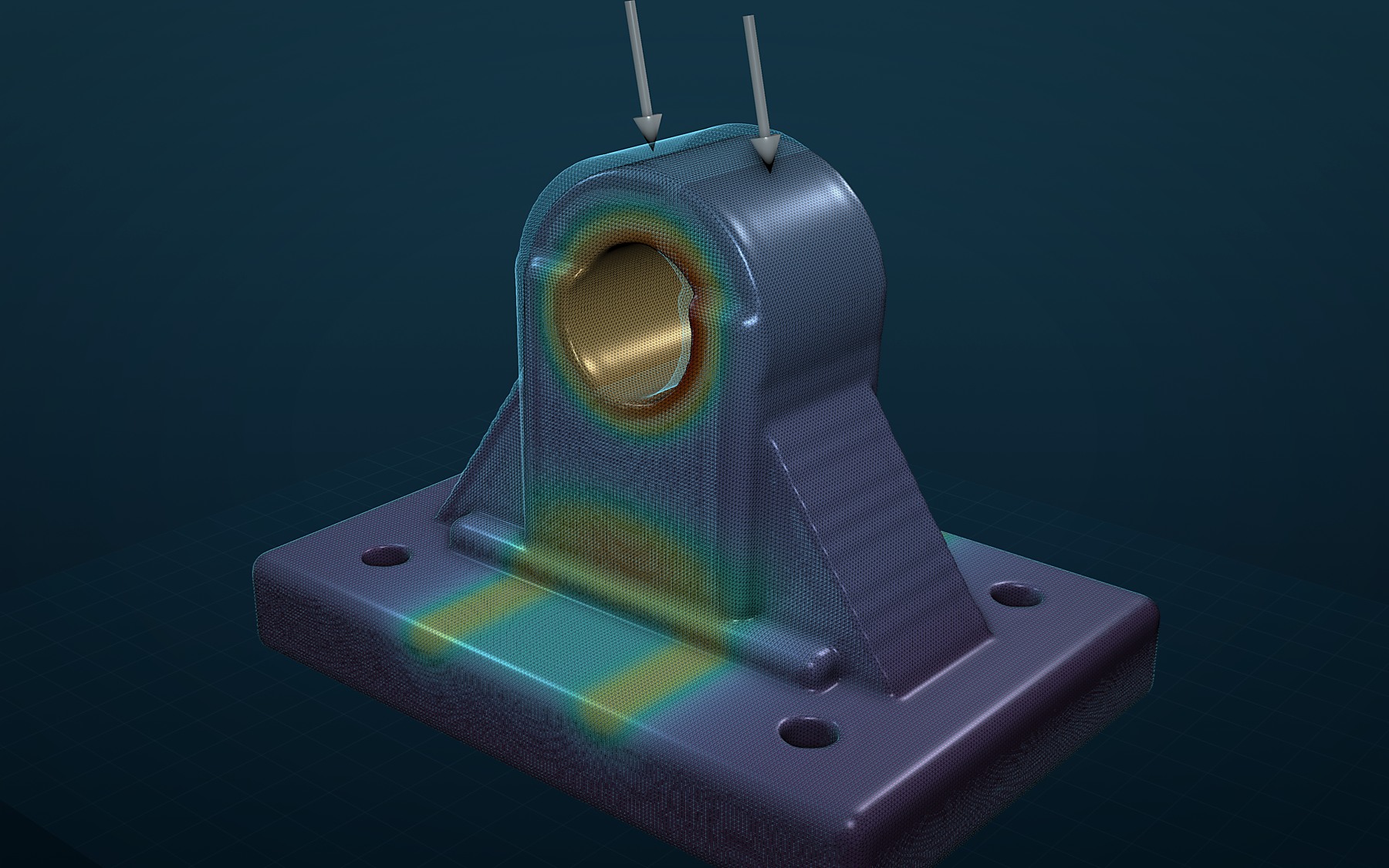

Illustration synthétique d’un support mécanique maillé avec contours relatifs de contraintesIllustration de capacité · résultats relatifs
Illustration synthétique de capacité. La géométrie, le maillage, les chargements et les résultats ne représentent aucun projet client.

Quand utiliser la FEA

Quand la géométrie, les charges ou le comportement dépassent une vérification simple.

La FEA est utile lorsqu’elle réduit une incertitude réelle : avant de fabriquer, pour comprendre une défaillance ou pour modifier un équipement avec une marge maîtrisée.

01

Valider avant de fabriquer

Vérifier les chemins de charge, la rigidité, les détails critiques et les marges avant d’engager la fabrication ou une modification coûteuse.

02

Comprendre une défaillance

Relier fissuration, déformation, vibration ou usure aux chargements, aux contacts, aux concentrations locales et au comportement du système.

03

Modifier avec discernement

Comparer des concepts, renforcer seulement où nécessaire, réduire la masse ou adapter un équipement existant sans déplacer le problème ailleurs.

04

Évaluer la fatigue

Identifier les amplitudes critiques, les détails sensibles et les cycles qui gouvernent la durée de vie utile.

05

Vérifier stabilité et flambement

Distinguer une limite de résistance d’une perte de stabilité globale ou locale, avec le niveau de non-linéarité approprié.

06

Représenter contacts et jeux

Modéliser appuis, friction, boulons, axes, interfaces et transfert de charge lorsque les hypothèses simples ne suffisent plus.

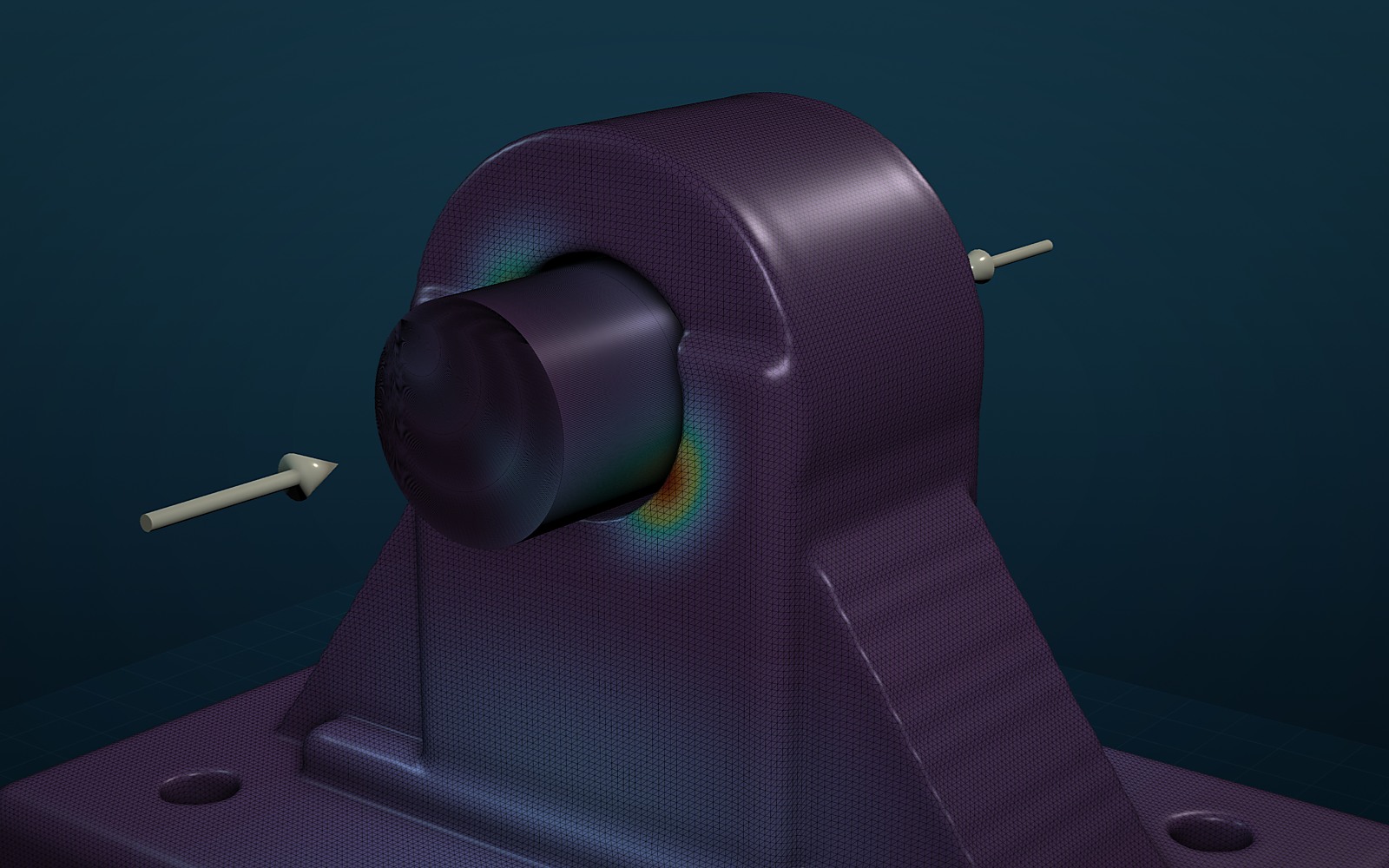

Illustration synthétique d’un axe en contact avec un alésage et une pression locale relativeIllustration de capacité · résultats relatifs
Illustration synthétique de capacité. La géométrie, le maillage, les chargements et les résultats ne représentent aucun projet client.

Le modèle utile, pas le modèle maximal

Ce que le modèle doit réellement représenter.

Un contour coloré n’est pas une conclusion. La crédibilité vient de la représentation des charges, interfaces, matériaux et mécanismes qui gouvernent le comportement.

  • Charges, appuis et interfaces cohérents avec l’assemblage réel.
  • Maillage raffiné aux endroits qui gouvernent la décision.
  • Contacts, jeux, friction et plasticité seulement lorsque leur effet est pertinent.
  • Vérifications indépendantes : équilibre, convergence, sensibilité et ordres de grandeur.
  • Interprétation des singularités et concentrations locales plutôt qu’une lecture aveugle du maximum.

Capacités d’analyse

Le bon niveau de physique pour la décision à prendre.

La portée peut aller d’une vérification ciblée à une analyse non linéaire complète. Les phénomènes sont ajoutés seulement lorsqu’ils influencent réellement la réponse.

01

Statique

Contraintes, déformations, rigidité, chemins de charge et réactions.

02

Contacts et non-linéarités

Jeux, friction, grandes déformations, plasticité et comportement progressif.

03

Fatigue

Plages de contraintes, détails soudés ou usinés, chargements cycliques et durée de vie.

04

Flambement

Modes propres, imperfections, post-flambement et stabilité locale ou globale.

05

Dynamique

Modes propres, réponse harmonique, chocs, vibrations et chargements transitoires.

06

Thermomécanique

Températures, dilatation, gradients et contraintes thermiques couplées.

07

Détails locaux

Sous-modélisation, soudures, attaches, entailles et zones de concentration.

08

Comparaison et optimisation

Variantes de conception, réduction de masse, renforcement ciblé et robustesse.

Démarche

Une chaîne de calcul transparente, de la question jusqu’à la recommandation.

Chaque étape doit pouvoir être expliquée, vérifiée et reliée à la décision d’ingénierie.

01

Cadrer la question

Définir ce qui doit être démontré, le niveau de fidélité utile, les cas de charge et les critères d’acceptation.

02

Construire le modèle

Simplifier sans perdre le comportement important, représenter les interfaces et concentrer le détail là où il compte.

03

Vérifier la solution

Contrôler l’équilibre, la convergence, la sensibilité au maillage et la cohérence avec des calculs ou observations indépendants.

04

Interpréter et recommander

Relier les résultats aux modes de défaillance, comparer les options et formuler une conclusion exploitable.

Livrables

Une réponse exploitable par la conception, la fabrication ou l’approbation.

Les résultats sont structurés pour permettre une décision, pas seulement pour documenter qu’un modèle a été exécuté.

Hypothèses et portée

Une trace claire des données, cas de charge, simplifications, matériaux, interfaces et critères utilisés.

Résultats interprétés

Des contours et graphiques accompagnés de l’explication des zones critiques, limites et sensibilités.

Décision et recommandations

Une réponse claire sur ce qui fonctionne, ce qui gouverne et ce qui doit être modifié, avec rapport lorsque requis.

Questions fréquentes

Ce qu’il faut savoir avant de démarrer.

Une première discussion permet généralement de confirmer le niveau d’analyse, les données manquantes et le meilleur chemin vers une réponse utile.

De quelles informations avez-vous besoin pour commencer?

Des plans ou modèles disponibles, les chargements connus, les conditions d’appui, les matériaux, le problème observé et la décision à prendre. Une première revue permet d’identifier ce qui manque réellement.

Faut-il toujours un modèle très détaillé?

Non. Le meilleur modèle est celui qui représente correctement le mécanisme gouvernant avec le niveau de détail nécessaire à la décision — pas nécessairement le plus gros modèle possible.

Pouvez-vous analyser un équipement existant ou endommagé?

Oui. Les relevés, photos, historiques de chargement et observations de terrain peuvent être combinés aux calculs pour comprendre le comportement et évaluer des modifications.

Le rapport peut-il soutenir une approbation ou une revue indépendante?

Lorsque requis, la démarche, les hypothèses, les résultats, les vérifications et la conclusion sont documentés dans un rapport d’ingénierie adapté au contexte du projet.

Démarrer simplement

Une composante critique, une modification ou une défaillance à comprendre?

Envoyez les dessins, modèles, photos et informations disponibles. Une première revue permettra de cadrer rapidement l’analyse utile.
