Machines · Châssis · Skids · Réservoirs

Équipements mécaniques et industriels, du concept jusqu’au terrain.

Machines, châssis, skids, réservoirs, silos et assemblages conçus ou vérifiés comme des systèmes complets — pas comme une collection de pièces isolées.

Le résultat requis : un équipement fonctionnel, transportable, installable ou modifiable avec des interfaces définies.

Le résultat requis peut être un équipement fonctionnel, transportable, installable ou modifiable avec des interfaces définies. Les diagrammes de corps libre, calculs de résistance, vérifications de stabilité et contrôles normatifs précèdent les modèles numériques.

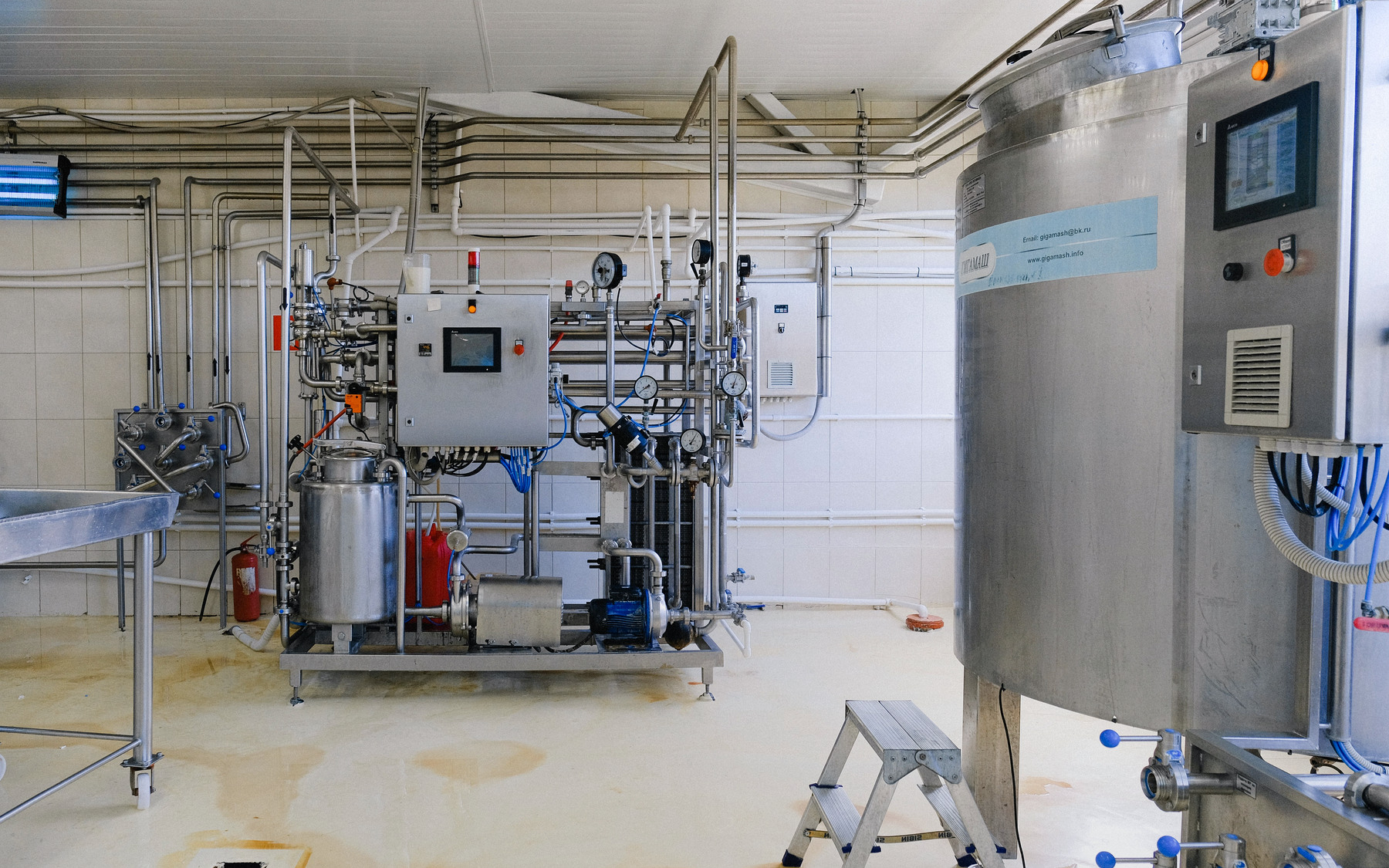

Photographie d’un équipement industriel réel avec réservoirs, tuyauteries, pompes et instrumentationPhoto illustrative · équipement industriel
Photographie illustrative d’un équipement industriel réel. Aucun projet client de FEA Consultants n’est représenté.

Quand nous impliquer

Lorsque les interfaces et les cas réels gouvernent la conception.

Un équipement peut être robuste en fonctionnement et devenir critique au levage, au transport, lors d’une modification ou sous vibration. La portée doit couvrir les situations qui comptent vraiment.

01

Nouvelle machine ou nouveau skid

Établir une architecture de charge cohérente avant que les détails et les achats ne figent la conception.

02

Modification d’un équipement existant

Vérifier l’effet d’une masse, d’un support, d’une ouverture ou d’un changement de procédé sur le système complet.

03

Défaillance ou problème au chantier

Relier les observations, les fissures, les vibrations ou les déformations au mécanisme réellement en cause.

04

Levage, transport ou manutention

Traiter les efforts temporaires, le centre de gravité, les points de levage et les configurations de transport.

05

Fatigue ou vibration

Évaluer les plages de contrainte, les fréquences propres, la rigidité et les détails sensibles aux cycles.

06

Capacité ou conformité à démontrer

Documenter les hypothèses, les cas de charge, les vérifications et les limites d’utilisation.

Chaîne de vérification

Des conditions d’usage jusqu’au détail qui reprend la charge.

Une vérification utile suit la charge à travers la machine, le châssis, les assemblages, les supports et l’ouvrage qui reçoit l’équipement.

  1. 01

    États de charge

    Fonctionnement, démarrage, arrêt, pression, température, vibration, transport, levage et conditions extrêmes.

  2. 02

    Masses et rigidités

    Équipement, contenu, centre de gravité, connexions et flexibilité des composantes principales.

  3. 03

    Structure globale

    Châssis, skid, cadre, réservoir, contreventements et distribution des réactions.

  4. 04

    Interfaces locales

    Soudures, boulons, brides, buses, pattes, supports, plaques et détails de connexion.

  5. 05

    Appuis et environnement

    Ancrages, fondation, structure porteuse, dégagements, accès et contraintes de fabrication ou de chantier.

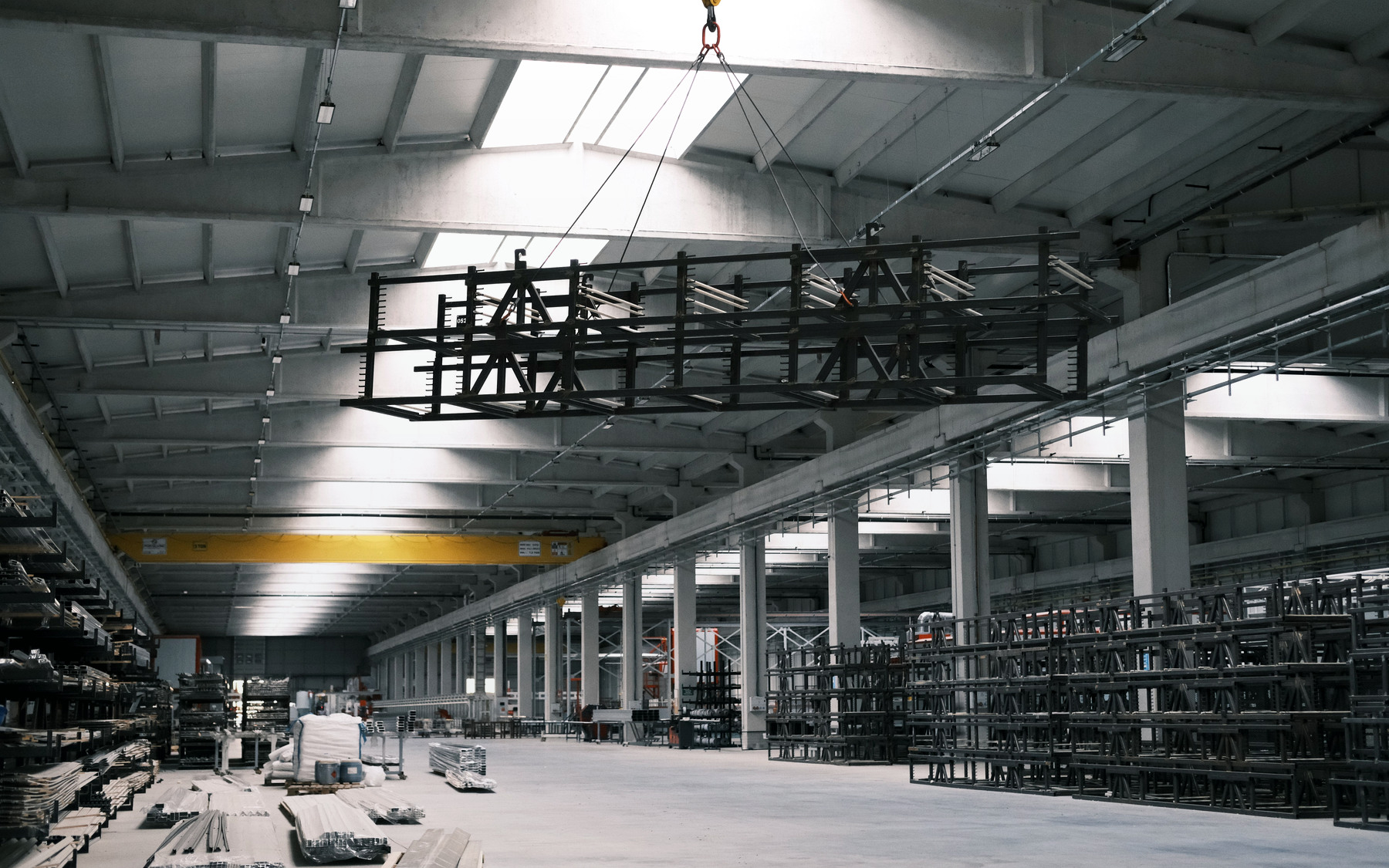

Photographie d’une structure métallique suspendue par un pont roulant dans un atelier industrielPhoto illustrative · levage industriel
Photographie illustrative d’une opération de levage en atelier. Elle ne constitue ni un plan de levage ni une instruction de chantier.

Les cas temporaires comptent

Le levage et le transport peuvent gouverner un équipement conçu pour fonctionner au repos.

Les points de levage, les élingues, le centre de gravité, la rigidité du skid et les attaches temporaires doivent être cohérents avec la configuration réellement utilisée.

  • Centre de gravité et partage des charges documentés.
  • Points de levage reliés au chemin de charge du châssis.
  • Configurations temporaires distinctes des conditions normales.
  • Recommandations compatibles avec la fabrication et la manutention.

Capacités

Une même logique d’ingénierie pour des équipements très différents.

Le niveau d’analyse est adapté au risque : calcul ciblé lorsque suffisant, modèle global ou FEA locale lorsque les interactions l’exigent.

Machines

Machines et châssis

Cadres, bâtis, panneaux, protections, interfaces et réactions de fonctionnement.

Procédé

Réservoirs, silos et skids

Contenants, équipements de procédé, supports, tuyauteries et structures intégrées.

Assemblages

Soudé et boulonné

Soudures, boulons, brides, plaques, goussets et détails soumis à des charges combinées.

Dynamique

Rotatif et mobile

Rigidité, modes propres, vibration, résonance, fatigue et conditions de déplacement.

Terrain

Modifications et réparations

Renforcement, déplacement de supports, ouverture, remplacement et adaptation de l’existant.

Opérations

Levage et manutention

Points de levage, palonniers, transport, arrimage, érection et configurations temporaires.

Interfaces

Supports et ancrages

Plaques de base, pattes, supports, réactions, ancrages et structure porteuse.

Revue

Validation indépendante

Revue de calculs, hypothèses, plans, détails et recommandations avant fabrication.

Cas de charge

Le comportement doit rester cohérent dans chaque phase de vie.

Une conception robuste tient compte de ce qui se passe à l’atelier, sur la route, au chantier et en service.

Fabrication et assemblage

Tolérances, séquence de soudage, accessibilité, montage, rigidité locale et détails réalisables.

Transport et installation

Accélérations, appuis temporaires, arrimage, levage, manutention et configuration partiellement assemblée.

Fonctionnement et événements extrêmes

Poids, pression, thermique, couple, vibration, fatigue, séisme, vent ou impact selon le besoin réel.

Démarche

Une analyse proportionnée à la décision à prendre.

Nous commençons par les inconnues qui peuvent changer la conclusion, puis raffinons uniquement où cela apporte de la valeur.

01

Cadrer les usages et les limites

Fonction, configurations, conditions transitoires, critères et niveau de preuve requis.

02

Établir les charges et la géométrie

Plans, modèles, masses, centre de gravité, interfaces, matériaux et hypothèses manquantes.

03

Construire le modèle utile

Calcul manuel, modèle de poutres ou coques, FEA 3D, dynamique ou approche couplée selon le comportement.

04

Vérifier la chaîne complète

Structure globale, détails locaux, assemblages, supports, ancrages et modes de défaillance plausibles.

05

Tester la sensibilité

Effet des inconnues, jeux, rigidités, contacts, amortissement, tolérances et combinaisons critiques.

06

Transformer l’analyse en décision

Conclusion claire, modifications, détails, priorités et limites d’utilisation.

Livrables

Des résultats utilisables par la conception, l’atelier et le chantier.

Le livrable est adapté à la décision : note ciblée, rapport, détails, recommandations ou dossier complet.

Hypothèses et cas de charge

Conditions, masses, matériaux, critères, combinaisons et limites clairement documentés.

Résultats interprétés

Chemins de charge, zones critiques, modes de défaillance et marges utiles à la décision.

Modifications exploitables

Renforts, changements de détails, supports, assemblages ou séquences recommandés.

Plans et détails

Éléments de conception et détails de fabrication ou de chantier lorsque inclus à la portée.

Revue et traçabilité

Réponses aux commentaires, révisions et lien clair entre les critères et la conclusion.

Rapport d’ingénierie

Rapport signé ou scellé lorsque requis et compatible avec la portée professionnelle applicable.

Applications

Des systèmes industriels courants aux équipements spécialisés.

La portée s’adapte au produit, à l’environnement et aux informations disponibles.

Expertises connexes

Relier l’équipement aux analyses qui gouvernent réellement.

Les pages spécialisées restent accessibles sans revenir au menu principal.

Questions fréquentes

Ce qu’il faut clarifier au début du mandat.

La meilleure approche dépend de la décision, des risques et de la qualité des informations disponibles.

Faut-il fournir un modèle 3D?

Non. Des plans, croquis, photos, masses et dimensions peuvent suffire pour cadrer la première étape. Le niveau de modèle est ensuite adapté au besoin.

Pouvez-vous vérifier un équipement déjà fabriqué?

Oui, si la configuration, les matériaux, les assemblages et les conditions d’utilisation peuvent être établis avec suffisamment de confiance. Une inspection ou des relevés peuvent être nécessaires.

La FEA est-elle toujours nécessaire?

Non. Un calcul ciblé ou un modèle simple est souvent préférable. La FEA est utilisée lorsque les détails, contacts, non-linéarités ou distributions de charge influencent réellement la conclusion.

Le levage peut-il être inclus?

Oui. La portée peut couvrir le centre de gravité, les points de levage, les élingues, le skid, les attaches temporaires et les conditions de manutention définies.

Démarrer simplement

Un équipement à concevoir, modifier ou vérifier?

Envoyez les plans, modèles, photos et conditions connues. Une première revue permettra de confirmer la portée utile.
